По просьбам “телезрителей» продолжаем тему взаимодействия фундаментной плиты с упругим полупространством, но на этот раз попробуем обойтись без стержней и без зазора между плитой и полупространством.
Итак, как всегда, воспользуемся прелестями работы препроцессоре Ревит Стракча.

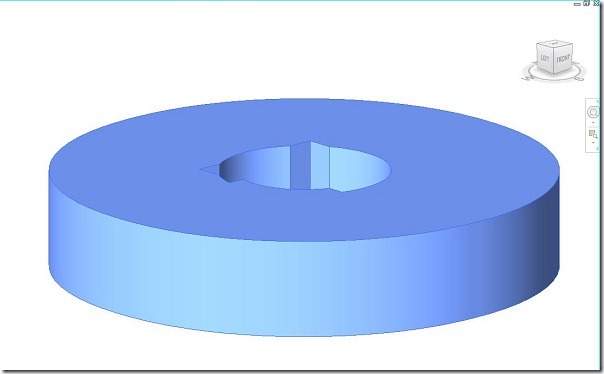

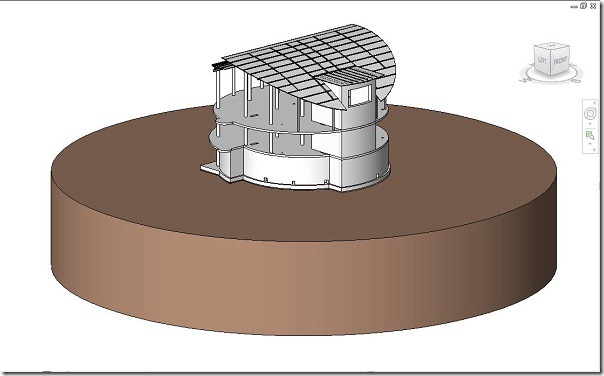

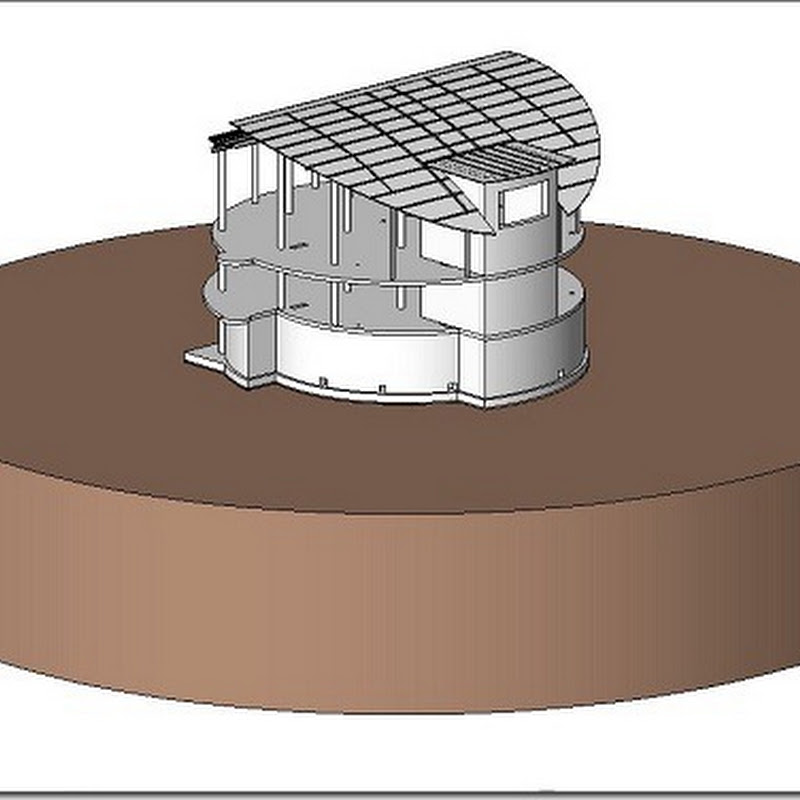

Но «будущий кусок» грунта выполним с отверстием, которое точь в точь повторит контур фундаментной плиты.

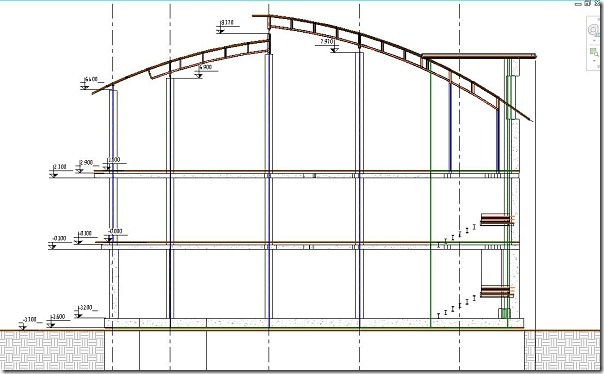

И в отметках будет, например, на толщину бетонной подготовки ниже подошвы фундаментной плиты, как физически так и аналитически.

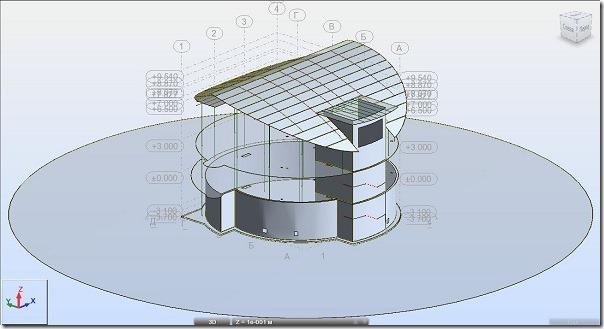

Результатом работы Ревит екстеншн имеем полноценную расчетную модель с жесткостями, нагрузками, шарнирами и т.д.

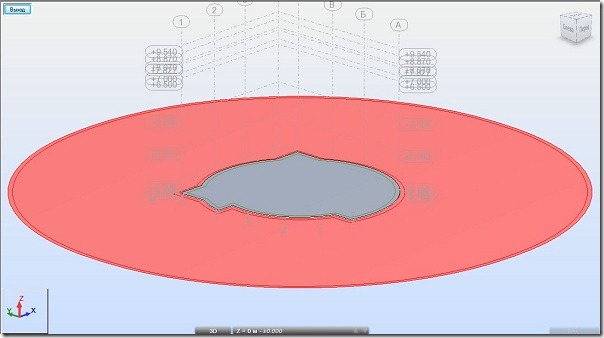

Далее пропустим все то что уже в какой то мере известно и уделим внимание только стыковке плиты с грунтом. Для этого сменим тип конструкции на проектирование объемной конструкции (Геометрия-Тип Конструкции-Проектирование объемной конструкции). В новом окне ,а можно и в старом (Редактор-Изменение подконструкции-Редактиировать подконструкцию ( Редактировать в новом окне)) оставим только заготовку для выдавливания с отверстием и фундаментную плиту

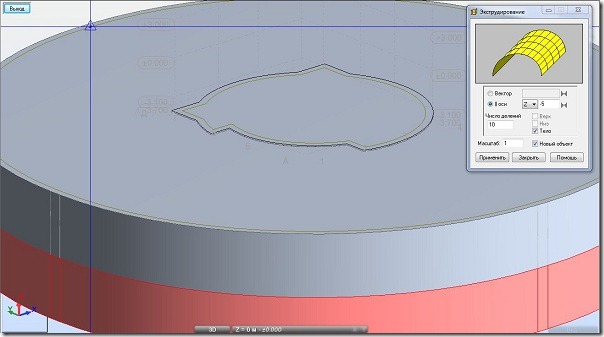

Смесь из заготовки для выдавливания и отверстия под фундаментной плитой методом экструдирования превратим в трехмерное тело (Геометрия-Объекты-Экструдировать). Например выдавим два слоя по 5 метров с шагом по высоте 500 мм.

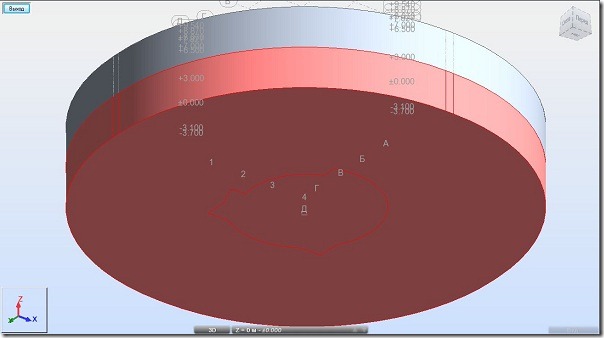

Можно заглянуть под низ получившегося куска грунта и увидеть что никакой «дырки» мы не наблюдаем

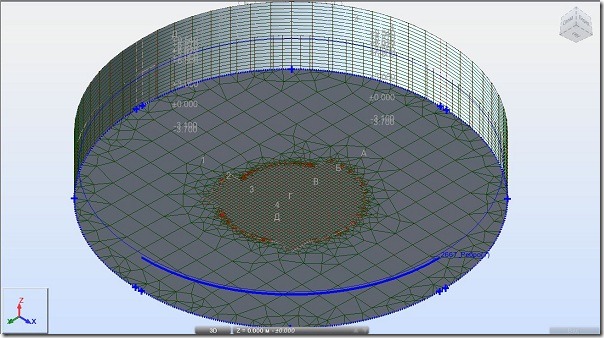

Теперь нанесем сетку КЭ с шагом 0,4м на тот кусок грунта что под объемником, будем это называть внутренней частью кусочка грунта.

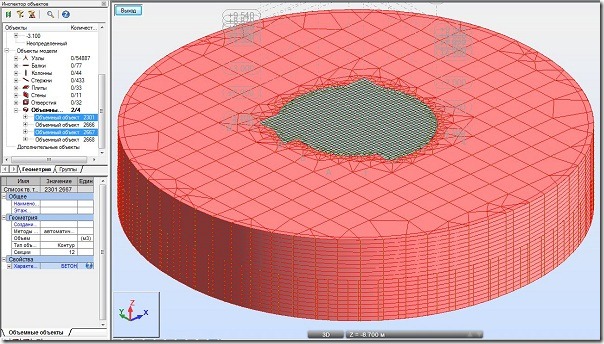

То что у нас за контуром плиты побьём намного грубее, эту часть грунта назовем как наружную.

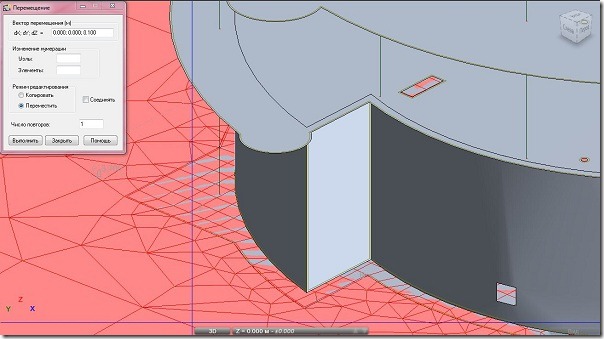

Переходим к заключительному действию. Теперь кусок грунта надо переместить вверх и подсоединить к фундаментной плите. Для этого через инспектор объектов выбираем четыре объемных тела и выполняем (Редактор-Редактор-Переместить/копировать)
Как говорится, доверяй но проверяй, поэтому незабываем заглядывать под низ объемника… .Как видно никакой «дырки» нет

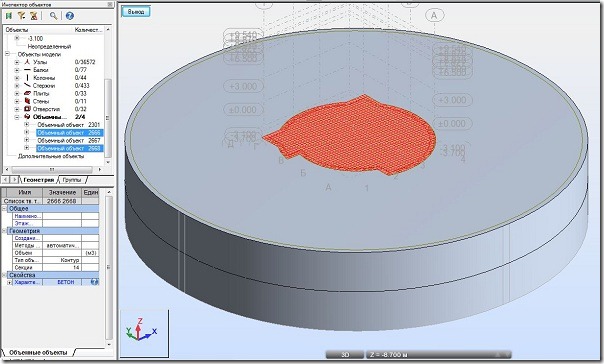

Через фильтры выбора выбераем фундаментную плиту и наносим на нее сетку с шагом триангуляции 0,2 м.

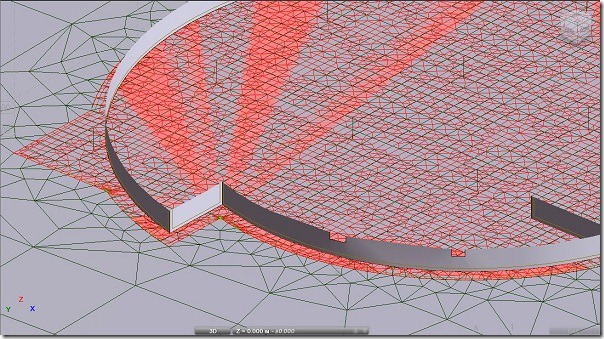

После чего не поленимся, и опять залезем под низ объемника.
Вуаля
Желаем успехов
Итак, как всегда, воспользуемся прелестями работы препроцессоре Ревит Стракча.
Но «будущий кусок» грунта выполним с отверстием, которое точь в точь повторит контур фундаментной плиты.
И в отметках будет, например, на толщину бетонной подготовки ниже подошвы фундаментной плиты, как физически так и аналитически.
Результатом работы Ревит екстеншн имеем полноценную расчетную модель с жесткостями, нагрузками, шарнирами и т.д.
Далее пропустим все то что уже в какой то мере известно и уделим внимание только стыковке плиты с грунтом. Для этого сменим тип конструкции на проектирование объемной конструкции (Геометрия-Тип Конструкции-Проектирование объемной конструкции). В новом окне ,а можно и в старом (Редактор-Изменение подконструкции-Редактиировать подконструкцию ( Редактировать в новом окне)) оставим только заготовку для выдавливания с отверстием и фундаментную плиту
Смесь из заготовки для выдавливания и отверстия под фундаментной плитой методом экструдирования превратим в трехмерное тело (Геометрия-Объекты-Экструдировать). Например выдавим два слоя по 5 метров с шагом по высоте 500 мм.
Можно заглянуть под низ получившегося куска грунта и увидеть что никакой «дырки» мы не наблюдаем
Теперь нанесем сетку КЭ с шагом 0,4м на тот кусок грунта что под объемником, будем это называть внутренней частью кусочка грунта.
То что у нас за контуром плиты побьём намного грубее, эту часть грунта назовем как наружную.
Переходим к заключительному действию. Теперь кусок грунта надо переместить вверх и подсоединить к фундаментной плите. Для этого через инспектор объектов выбираем четыре объемных тела и выполняем (Редактор-Редактор-Переместить/копировать)
Как говорится, доверяй но проверяй, поэтому незабываем заглядывать под низ объемника… .Как видно никакой «дырки» нет
Через фильтры выбора выбераем фундаментную плиту и наносим на нее сетку с шагом триангуляции 0,2 м.
После чего не поленимся, и опять залезем под низ объемника.
Вуаля
Желаем успехов
