Сегодняшний рассказ для тех, кто использует Revit Structure для создания модели в Robot. Создадим в Revit простую модель:

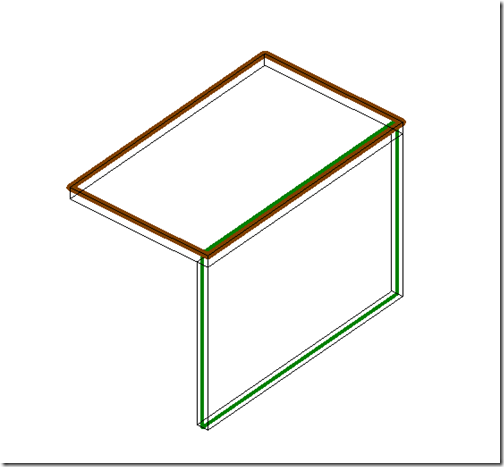

Включим отображение аналитики:

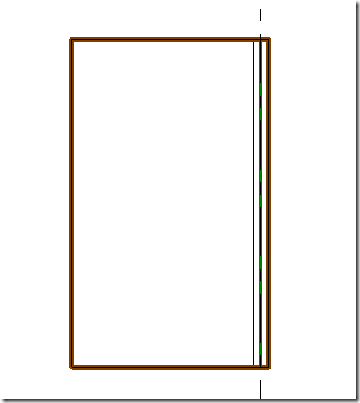

Сделаем вид в плане. Зелёным цветом показана аналитическая модель стены, коричневым – аналитическая модель плиты:

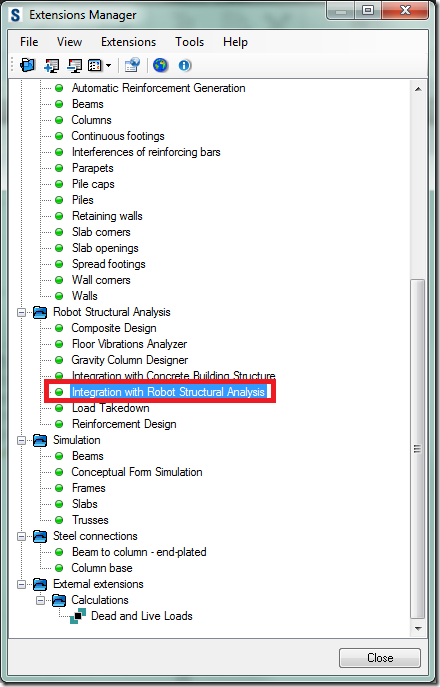

Отправим нашу модель в Robot с помощью менеджера расширений:
В Robot модель передаётся вот в таком виде, повторяя аналитическую модель в Revit:

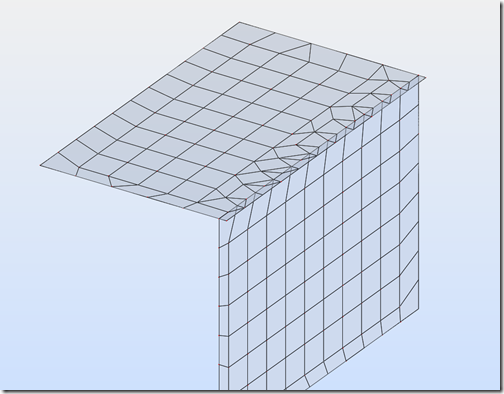

Сгенерируем сетку конечных элементов. Как видно, в месте стыка стены с плитой из за малой величины свеса плиты (всего половина толщины стены) сетка не очень:

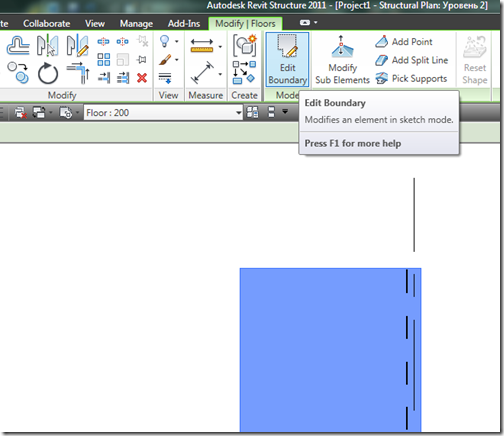

Избавимся от свеса. Для этого, в Revit выберем плиту и войдём в меню редактирования:

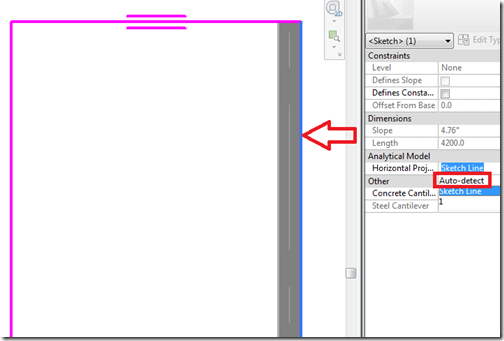

Выберем грань плиты, которая опирается на стену и в свойствах Аналитическая модель – Горизонтальная проекция выберем Авто определение:

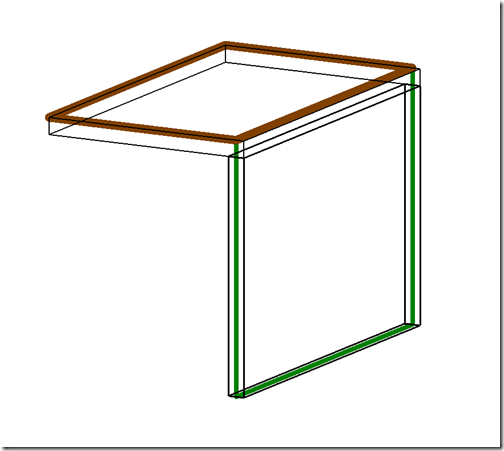

Сохраняем изменения и смотрим аналитический вид модели:
Заново отправим модель в Robot и сгенерируем сетку конечных элементов:
Сетка получилась более симпатичная, чем в предыдущем варианте при аналогичных настройках.
Включим отображение аналитики:
Сделаем вид в плане. Зелёным цветом показана аналитическая модель стены, коричневым – аналитическая модель плиты:
Отправим нашу модель в Robot с помощью менеджера расширений:
В Robot модель передаётся вот в таком виде, повторяя аналитическую модель в Revit:
%5B4%5D.png "5 модель в роботе (свес в половину толщины стены)")
Сгенерируем сетку конечных элементов. Как видно, в месте стыка стены с плитой из за малой величины свеса плиты (всего половина толщины стены) сетка не очень:
Избавимся от свеса. Для этого, в Revit выберем плиту и войдём в меню редактирования:
Выберем грань плиты, которая опирается на стену и в свойствах Аналитическая модель – Горизонтальная проекция выберем Авто определение:
Сохраняем изменения и смотрим аналитический вид модели:
Заново отправим модель в Robot и сгенерируем сетку конечных элементов:
Сетка получилась более симпатичная, чем в предыдущем варианте при аналогичных настройках.
