Сегодня продолжим разговор об удобстве работы с моделью в Robot. Ситуация простая: есть элемент, надо поменять его длину. Сложность в том, что для верха стержня у нас нет никакой привязки. Просто уже задан элемент длиной 4м, а нам надо сделать 2,8м.

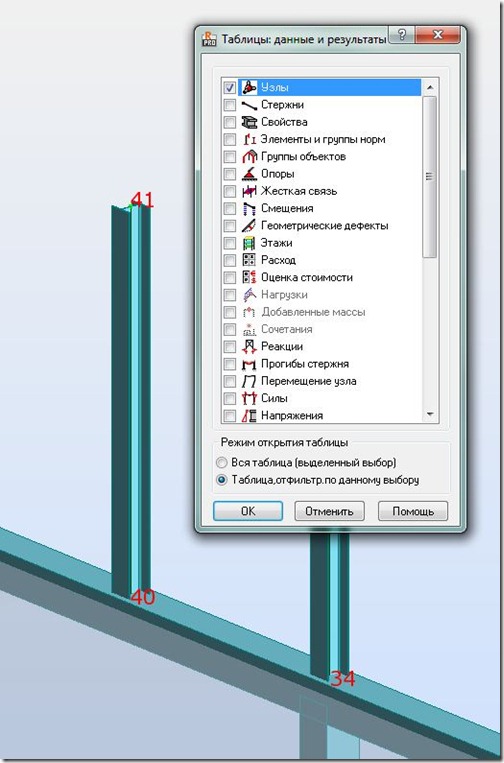

Можно конечно выделить верхний узел стержня, вызвать таблицу узлов, отфильтрованную для данного выбора и там задать новую вычисленную координату узла по Z.

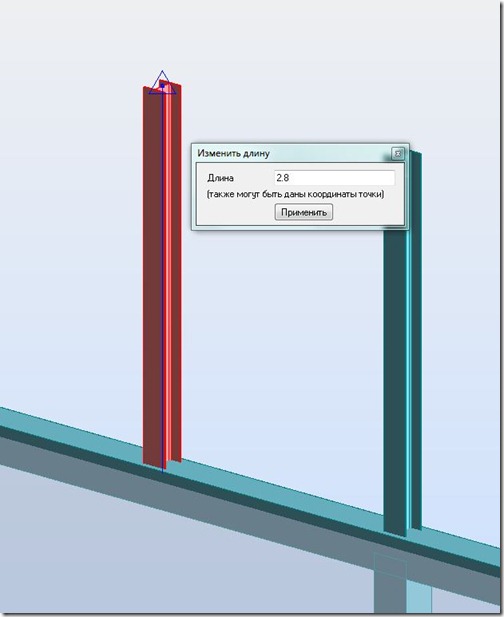

Но мы пойдём другим путём - наименьшего, можно сказать «нулевого», сопротивления. Для этого, выделим нужный нам стержень, щёлкнем по верхней части стержня и увидим, как символ курсора поменялся. Вместо указательного пальца появился кулак, держащий стержень. Теперь мы можем сразу набрать нужное значение длины. При нажатии первой цифры открывается диалоговое окно Изменить длину, в котором предлагается ввести длину стержня.
Диалоговое окно можно также вызвать пустым в начале ввода, нажав кнопку 0. Нажимаем Применить и получаем стержень нужной длины. Кроме длины, можно ввести координаты узла, тогда стержень будет перенесён.
P.S. Видео версию см. на нашем канале на YouTube
Можно конечно выделить верхний узел стержня, вызвать таблицу узлов, отфильтрованную для данного выбора и там задать новую вычисленную координату узла по Z.
Но мы пойдём другим путём - наименьшего, можно сказать «нулевого», сопротивления. Для этого, выделим нужный нам стержень, щёлкнем по верхней части стержня и увидим, как символ курсора поменялся. Вместо указательного пальца появился кулак, держащий стержень. Теперь мы можем сразу набрать нужное значение длины. При нажатии первой цифры открывается диалоговое окно Изменить длину, в котором предлагается ввести длину стержня.
Диалоговое окно можно также вызвать пустым в начале ввода, нажав кнопку 0. Нажимаем Применить и получаем стержень нужной длины. Кроме длины, можно ввести координаты узла, тогда стержень будет перенесён.
P.S. Видео версию см. на нашем канале на YouTube
Неплохой вариант удлинения. Но перед этим надо узнать его длину, потом посчитать какая длина должна получится с учетом того насколько тебе надо удлинить элемент, ну потом только вбить.
ОтветитьУдалитьПроще выделить узел и командой "Translation" (Перемещение) сдвинуть на нужную тебе величину.
ИМХО.
Всеравно спасибо! Всегда приятно узнавать новые возможности))
