Стоит задача определить максимальную равномерно распределенную нагрузку, которую сможет воспринять ригель П-образной железобетонной рамы. Создадим раму, добавим 2 варианта нагружения. Во втором варианте зададим равномерно распределенную нагрузку на ригель интенсивностью 1 т/м.

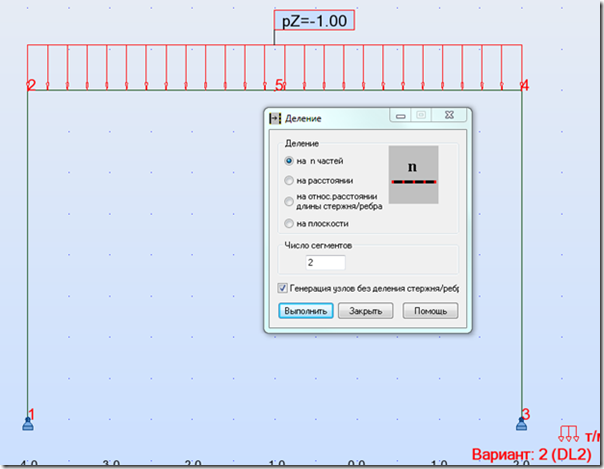

Разделим ригель на две части без деления стержня. Появится узел номер 5 посередине ригеля.

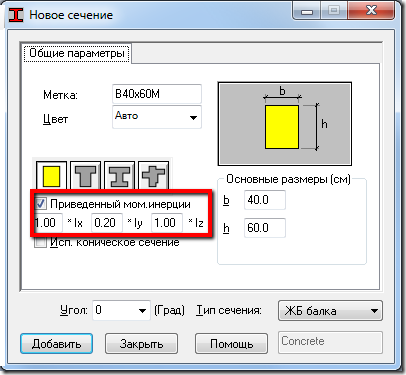

В свойствах поперечного сечения ригеля и колонн понизим изгибную жесткость согласно п.6.2.7 СП 52-103-2007.
Откроем диалоговое окно Тип расчета и выберем Параметры для второго варианта нагружения.

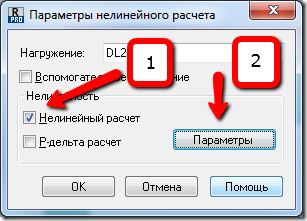

В параметрах включим Нелинейный расчет и откроем Параметры нелинейного расчета.

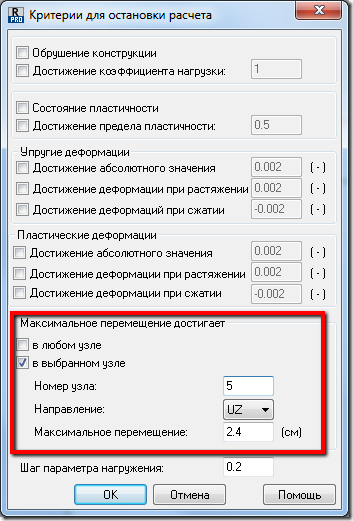

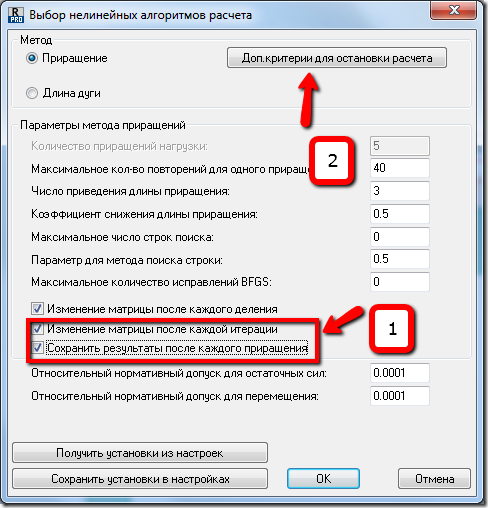

Настроим параметры нелинейного расчета так, как указано на рисунке и перейдем в меню Дополнительные критерии для остановки расчета.
Пролет нашего ригеля 6 м, примем допустимый прогиб 1/250 пролета.

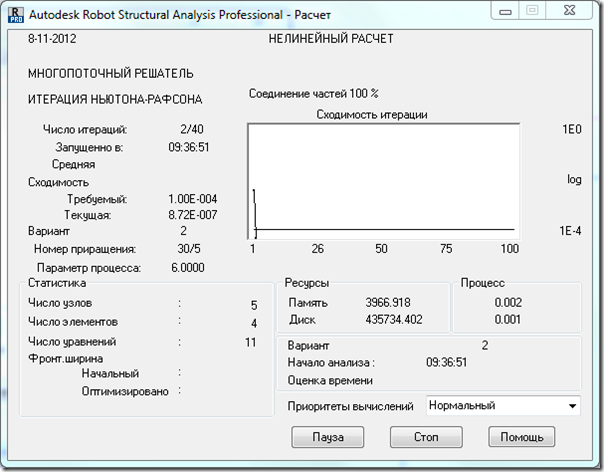

Закроем все диалоговые окна нажав ОК и запустим расчет.

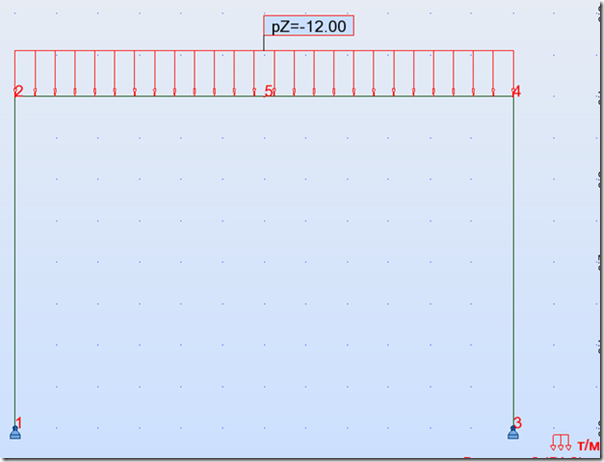

После расчета, увидим значение допустимой нагрузки из условия заданного перемещения узла.

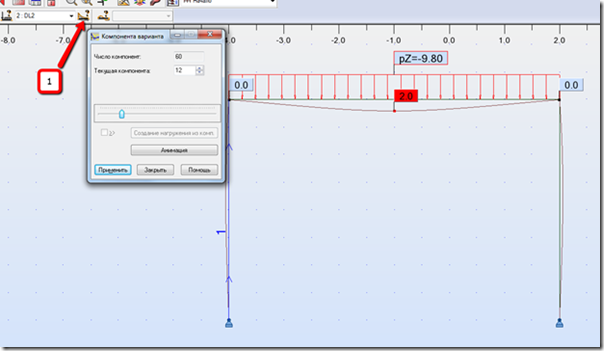

Открыв диалог Выбор компоненты нагружения, получим возможность просмотреть как изменялось значение нагрузки и связанные с ним перемещения.
Версию в виде статьи в формате pdf можно скачать с сайта Сообщества пользователей Autodesk.
Разделим ригель на две части без деления стержня. Появится узел номер 5 посередине ригеля.
В свойствах поперечного сечения ригеля и колонн понизим изгибную жесткость согласно п.6.2.7 СП 52-103-2007.
Откроем диалоговое окно Тип расчета и выберем Параметры для второго варианта нагружения.
В параметрах включим Нелинейный расчет и откроем Параметры нелинейного расчета.
Настроим параметры нелинейного расчета так, как указано на рисунке и перейдем в меню Дополнительные критерии для остановки расчета.
Пролет нашего ригеля 6 м, примем допустимый прогиб 1/250 пролета.
Закроем все диалоговые окна нажав ОК и запустим расчет.
После расчета, увидим значение допустимой нагрузки из условия заданного перемещения узла.
Открыв диалог Выбор компоненты нагружения, получим возможность просмотреть как изменялось значение нагрузки и связанные с ним перемещения.
Версию в виде статьи в формате pdf можно скачать с сайта Сообщества пользователей Autodesk.
