Сегодня мы снова поговорим о выборе. Стандартная ситуация - есть большой объект, мы выделяем часть конструкции и открываем в новом окне:

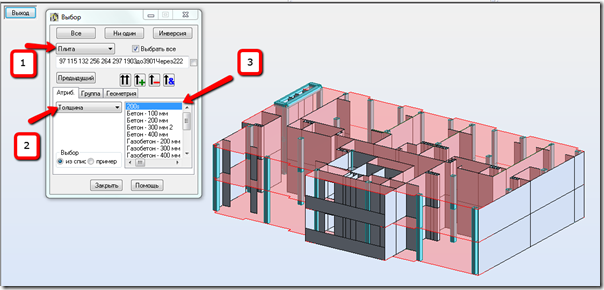

Теперь мы хотим выбрать все плиты толщиной 200 мм. Для этого воспользуемся командой Редактор – Выбор. В верхнем выпадающем списке выбираем Плиты, и затем критерий, по которому и будет производиться отбор:
Перейдем на закладку Вид и посмотрим нашу конструкция целиком:
О да, Robot выбрал объекты с аналогичными параметрами во всей модели, а не в окне с фрагментом конструкции. С этим надо быть осторожней, особенно если выделение делается для того, чтобы удалить или элементы или изменить их свойства.
В связи с этим, просим проголосовать за добавление маленького чекбокса, который будет иметь значение «на текущем виде». Даже в отечественных программах такая функция присутствует и работает по умолчанию.
Для того чтобы в итоге решить нашу задачу с выбором плит, придется немного повозиться. Для лучшего восприятия, выровняем два окна через диалог Окно – Слева направо и снимем текущее выделение. Настроим графический фильтр как показано на рисунке:
Выберем всё, используя рамку выбора. Как видим, в текущем выборе сработал графический фильтр:
Затем сделаем активным вид с фрагментом конструкции и в диалоге Выбор используем логическую команду:
Мы еще раз убедились, что Robot может практически всё:

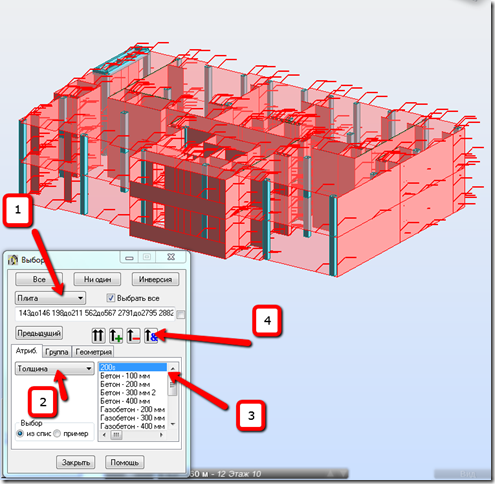

Теперь мы хотим выбрать все плиты толщиной 200 мм. Для этого воспользуемся командой Редактор – Выбор. В верхнем выпадающем списке выбираем Плиты, и затем критерий, по которому и будет производиться отбор:

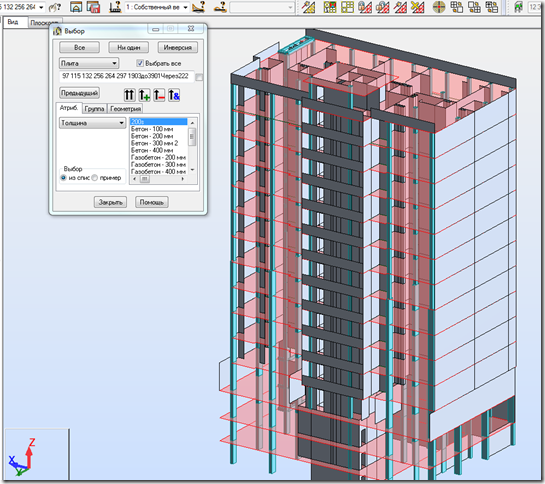

Перейдем на закладку Вид и посмотрим нашу конструкция целиком:
О да, Robot выбрал объекты с аналогичными параметрами во всей модели, а не в окне с фрагментом конструкции. С этим надо быть осторожней, особенно если выделение делается для того, чтобы удалить или элементы или изменить их свойства.
В связи с этим, просим проголосовать за добавление маленького чекбокса, который будет иметь значение «на текущем виде». Даже в отечественных программах такая функция присутствует и работает по умолчанию.

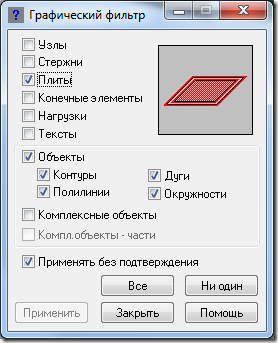

Для того чтобы в итоге решить нашу задачу с выбором плит, придется немного повозиться. Для лучшего восприятия, выровняем два окна через диалог Окно – Слева направо и снимем текущее выделение. Настроим графический фильтр как показано на рисунке:

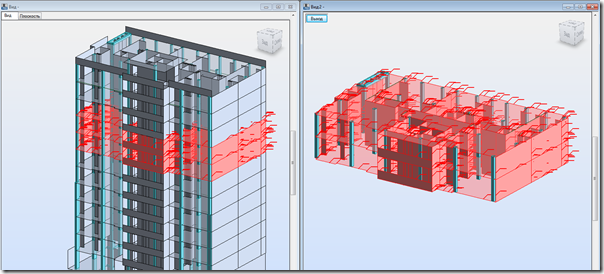

Выберем всё, используя рамку выбора. Как видим, в текущем выборе сработал графический фильтр:
Затем сделаем активным вид с фрагментом конструкции и в диалоге Выбор используем логическую команду:
Мы еще раз убедились, что Robot может практически всё:
Есть еще один способ выбора, применимый в том случае если в моделе созданы этажи. Алгоритм выбора следующий:
ОтветитьУдалить1. Пункт меню редактор - особый выбор - этажи;
2. В появившемся окне "Выбор по этажам" в списке выбираем нужные нам отметки (этажи) и нажимаем "ОК". В результате подсвечиваются выбранные этажи;
3. Нажимаем на кнопку "Редактировать в отдельном окне". После чего появляется отдельный вид с отсортированными этажами. Подводим курсор на интересующий нас объект (например, плиту толщиной 200 мм), правый клик - выбрать подобные;
4. Подсвечиваются все подобные элементы и что самое главное - только для выбранных этажей.
5. Снова жмем редактировать в отдельном окне и работаем с удовольствием.
