Сегодня на улице простых пользователей Robot перевернулся КАМАЗ с пряниками – Rafal Gaweda написал очередное шикарное дополнение. Все мы знаем, как можно разделить стержень на отдельные элементы:

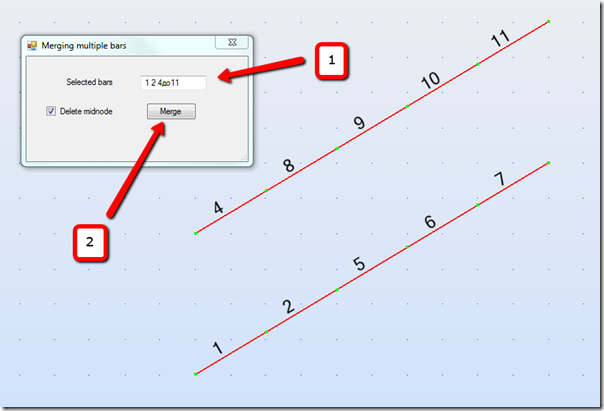

Однако, обратная операция в Robot отсутствует, в отличии от SAP2000. Но с этим дополнением ситуация поменялась. Мы можем выбрать одну или несколько последовательностей стержней и объединить их:

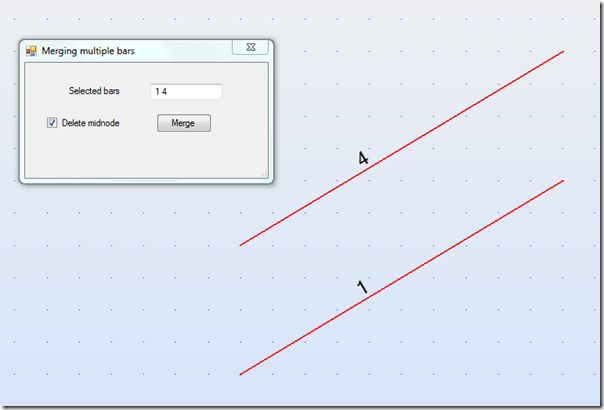

Также доступен выбор, удалять узлы или нет:

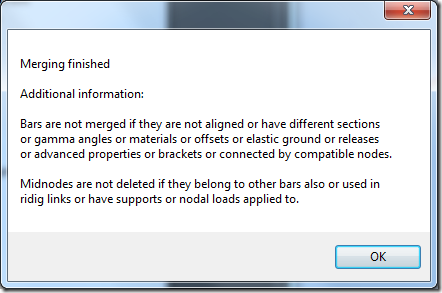

Стержни должны лежать на одной прямой и иметь одинаковые свойства:
Скачиваем архив с дополнением и говорим спасибо, Rafal!
Однако, обратная операция в Robot отсутствует, в отличии от SAP2000. Но с этим дополнением ситуация поменялась. Мы можем выбрать одну или несколько последовательностей стержней и объединить их:
Также доступен выбор, удалять узлы или нет:
Стержни должны лежать на одной прямой и иметь одинаковые свойства:
Скачиваем архив с дополнением и говорим спасибо, Rafal!
Надо еще сделать такое же, но только что бы стержни делились в промежуточных узлах :]
ОтветитьУдалитьУважаемый любитель СКАДа ))) Дробление стержня с учетом промежуточных узлов, а именно так эта команда называется в СКАДе, в Роботе существует с незапамятных времен))) Для того что бы побить стержень с учетом промежуточных узлов идете в Редактор>>Корректировать>>
ОтветитьУдалитьЗ.Ы. если честно, то я совсем не понимаю зачем от "конструктивного" элемента опускаться к "конечному" (((
Я уже не любитель СКАДа )))
ОтветитьУдалитьДеление иногда нужно если надо заменить, например неразрезную балку на несколько шарнирно опертых да еще разного сечения. А если таких балок куча, тогда это уже трудоемко.
Так же некоторые люди (не я) считают свободную длину стержней, для этого надо чтобы все стержни были разделены между узлами.
Редактор>>Корректировать>> - там такой возможности нет, можно только создать узлы в пересечениях стержней, удалить совпадающие узлы и стержни. В справке вообще ничего подобного нет. Есть только деление на n частей промежутки.
Вот только что опять столкнулся с выше сказанной необходимостью:
ОтветитьУдалитьнужно проверить монолитный пояс балку
задал сплошной стержень, задал промежуточные узлы, теперь надо задать линейные податливые опоры в местах опирания на стены, ан нет, надо делать стержень :)
http://screencast.com/t/wbm1EsGqb
ОтветитьУдалитьhttp://screencast.com/t/Xvfh3Jd8emp
Понял, спасибо.
ОтветитьУдалитьДобрый день. Где можно скачать дополнение? Ссылка битая
ОтветитьУдалитьВот тут в теме есть
Удалитьhttps://forums.autodesk.com/t5/robot-structural-analysis-forum/api-addin-for-merging-bars/td-p/3817730
спасибо
