С выходом новых версий Autodesk Revit Structure и Autodesk Robot Structural Analysis, а также бесплатного приложения Autodesk Structural Analysis and Code Checking Toolkit for Autodesk Revit, данный пост не только не утратил своей актуальности, а наоборот – может посоревноваться с самим AUTODESK по скорости передачи и обновления данных.
Итак, у нас есть плита (или стена) с подобранной в ней теоретической арматурой. Карты настроены в зависимости от принятой в дальнейшую работу фоновой арматуры.

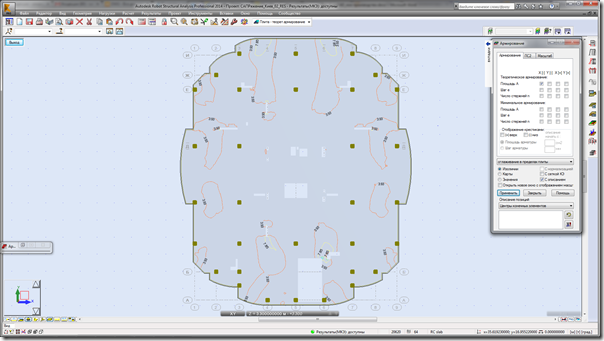

В таком виде дальнейшее развитие событий не совсем удобно, поэтому изменим представление с карты армирования на изолинии армирования, без сетки, но с описанием.

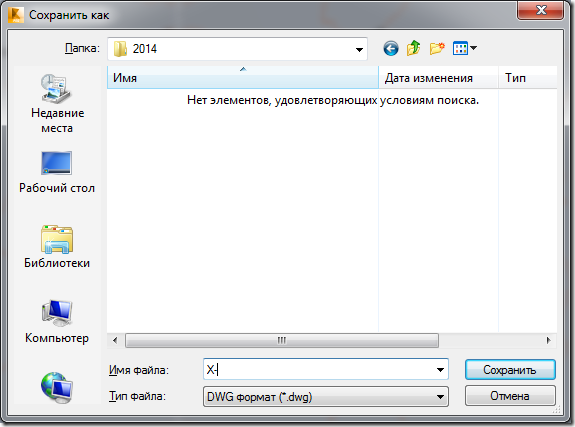

Далее, Файл-Сохранить как, и сохраняем этот вид под именем Х-.

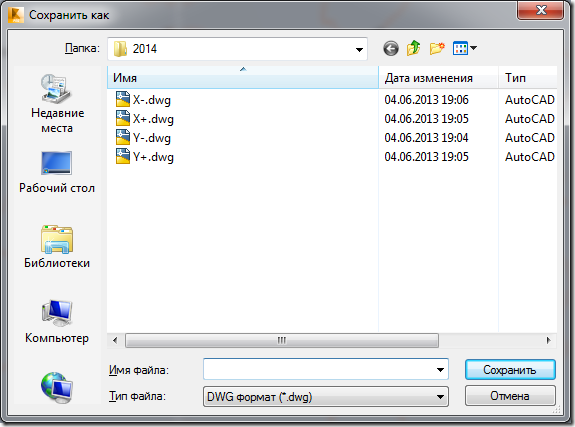

Тоже, самое, делаем для оставшихся трех направлений армирования. В результате чего имеем четыре файла, в каждом из которых лежит информация о зонах, в которые требуется укладка дополнительной арматуры.
Будем считать, что на этом работа в Robot завершена. Поэтому мы его закрываем, а вместо него открываем Revit Structure и всю дальнейшую работу выполняем в нем.

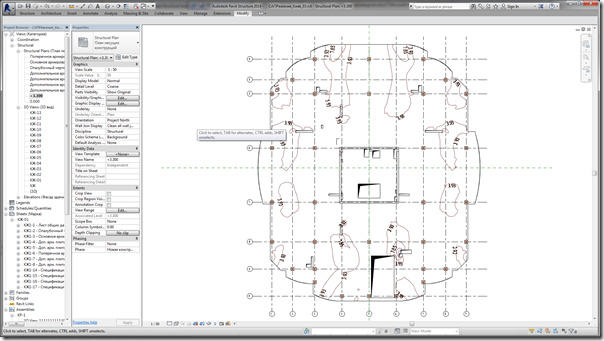

На случай возможного изменения данных по армированию плиты, файлы с зонами дополнительной арматуры подключаем к нашему проекту, открытому в Revit Structure, через внешние ссылки. В результате чего имеем такую картину.

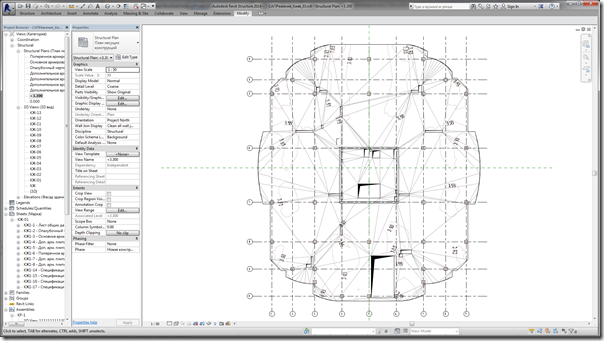

Возможно, кто то подумает, что надо было открыть эти файлы в AutoCAD и там скрыть слой, так называемой, «начальной сетки», и только потом подключать их внешней ссылкой к Revit Structure. Возможно. Но тогда и название, для поста, придумать соответствующее))) На самом деле, для скрытия нежелательных линий воспользуемся инструментарием Revit Structure.

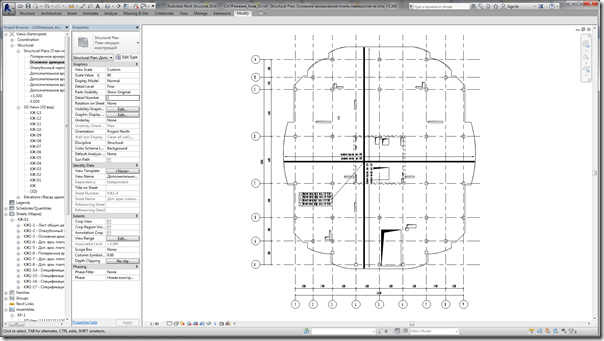

Далее все проще пареной репы. Командой армирование по площади выполняем раскладку фоновой арматуры по площади плиты.

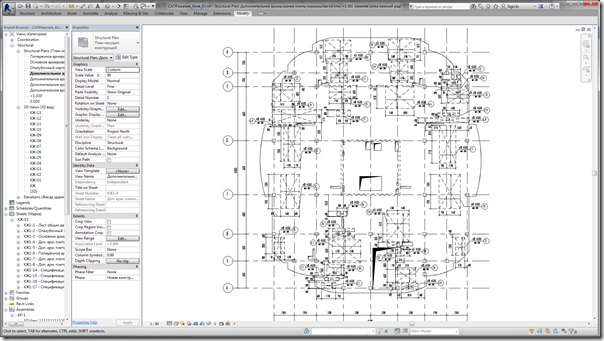

Командой армирование по траектории выполняем раскладку дополнительной арматуры в те места, которые мы притащили по внешней ссылке из Robot.
Вот и сказочке конец… А кто слушал – молодец!
Итак, у нас есть плита (или стена) с подобранной в ней теоретической арматурой. Карты настроены в зависимости от принятой в дальнейшую работу фоновой арматуры.
В таком виде дальнейшее развитие событий не совсем удобно, поэтому изменим представление с карты армирования на изолинии армирования, без сетки, но с описанием.
Далее, Файл-Сохранить как, и сохраняем этот вид под именем Х-.
Тоже, самое, делаем для оставшихся трех направлений армирования. В результате чего имеем четыре файла, в каждом из которых лежит информация о зонах, в которые требуется укладка дополнительной арматуры.
Будем считать, что на этом работа в Robot завершена. Поэтому мы его закрываем, а вместо него открываем Revit Structure и всю дальнейшую работу выполняем в нем.
На случай возможного изменения данных по армированию плиты, файлы с зонами дополнительной арматуры подключаем к нашему проекту, открытому в Revit Structure, через внешние ссылки. В результате чего имеем такую картину.
Возможно, кто то подумает, что надо было открыть эти файлы в AutoCAD и там скрыть слой, так называемой, «начальной сетки», и только потом подключать их внешней ссылкой к Revit Structure. Возможно. Но тогда и название, для поста, придумать соответствующее))) На самом деле, для скрытия нежелательных линий воспользуемся инструментарием Revit Structure.
Далее все проще пареной репы. Командой армирование по площади выполняем раскладку фоновой арматуры по площади плиты.
Командой армирование по траектории выполняем раскладку дополнительной арматуры в те места, которые мы притащили по внешней ссылке из Robot.
Вот и сказочке конец… А кто слушал – молодец!
