Назначение опор для стен в Robot происходит очень быстро и удобно– достаточно выбрать рамкой нижнюю линию контура стены и применить необходимый тип линейной опоры. Стены обычно задают с проемами, которые в свою очередь могут быть созданы несколькими способами. Первый способ – создать замкнутый контур, воспользовавшись командой Геометрия - Полилиния – контур или Геометрия – Проемы:

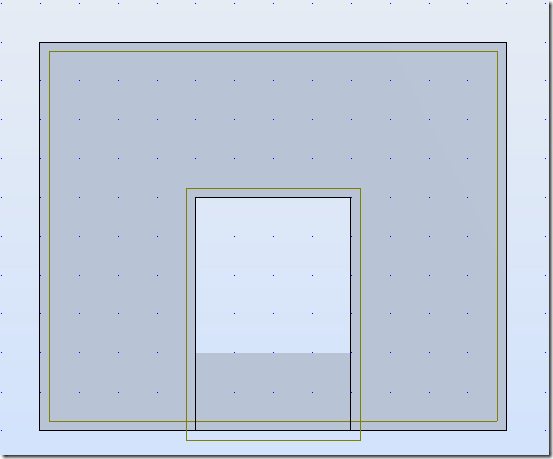

После создания проема, стена выглядит вот таким образом:

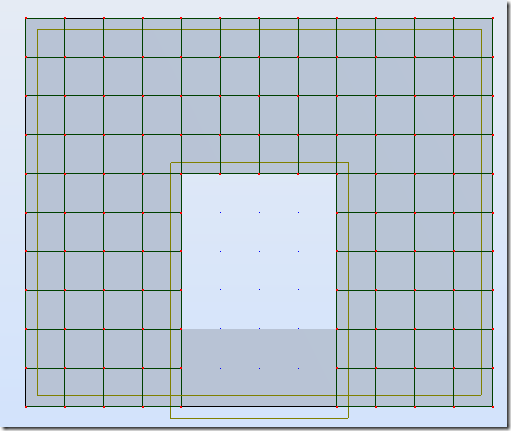

Не стоит переживать за заполненный наполовину проем – после создания сетки конечных элементов, мы увидим, что все нормально:

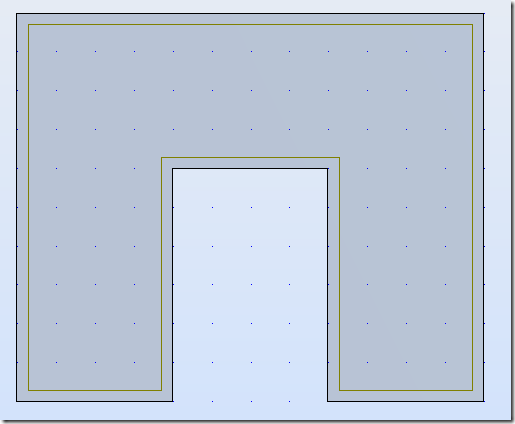

Второй способ создания – сразу задать геометрию стены с учетом проема:

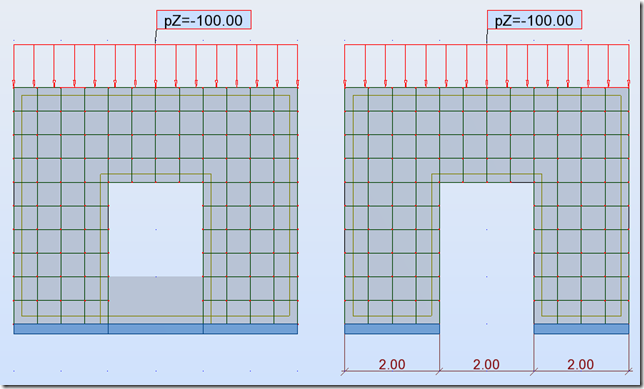

Безусловно, этот способ более трудоемкий и менее удобный для внесения изменений в модель. Давайте сравним результаты по двум моделям.

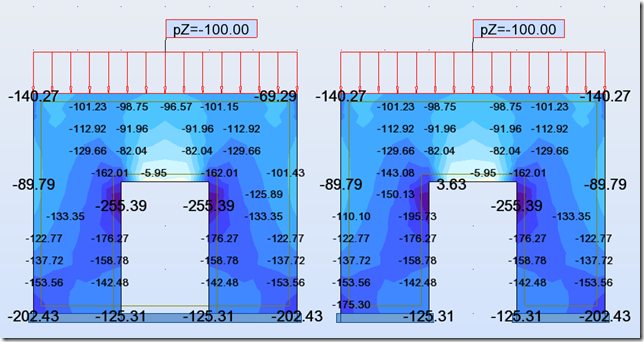

Мембранные усилия одинаковые:

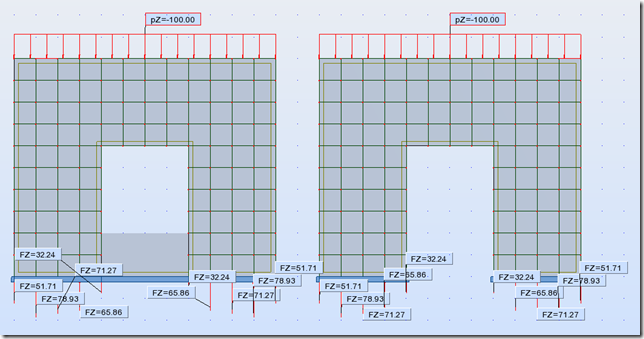

Реакции в узлах тоже равны:

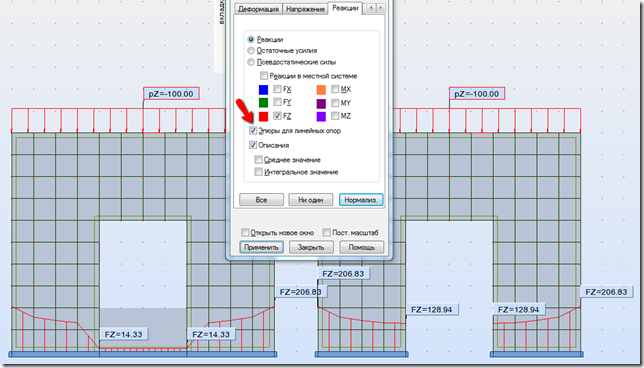

Для линейных опор Robot позволяет просмотреть результаты в более удобном виде. Для этого на вкладке Реакции необходимо выбрать Эпюры для линейных опор:

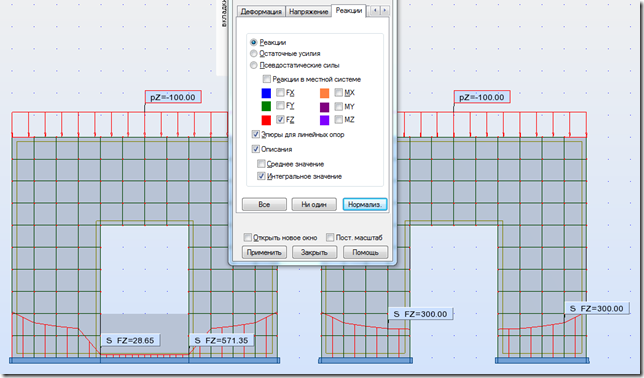

Теперь результаты отличаются, т.к. для модели со вставленным проемом были учтены “нулевые” реакции линейной опоры в проеме. При выборе среднего или интегрального значения реакций для линейных опор, результаты тоже различные.

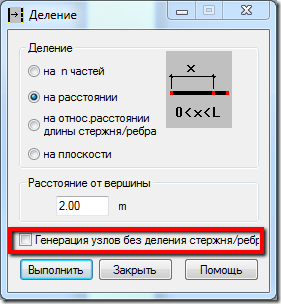

Выход из этой ситуации довольно простой. Создаем проем первым способом и затем разделяем нижнюю линию контура стены с помощью команды Редактор – Разделить.

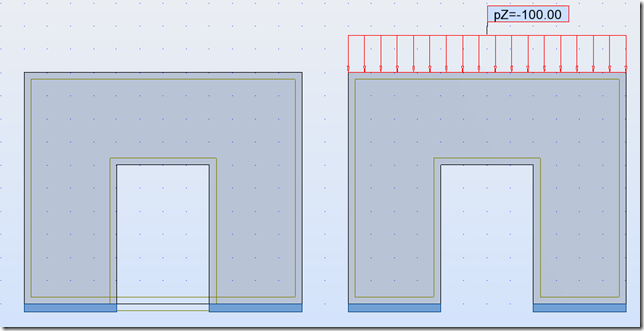

Некорректное отображение заполнения проема тоже пропало. Назначим линейные опоры, выбрав только те линии контура, которые не являются проемом.

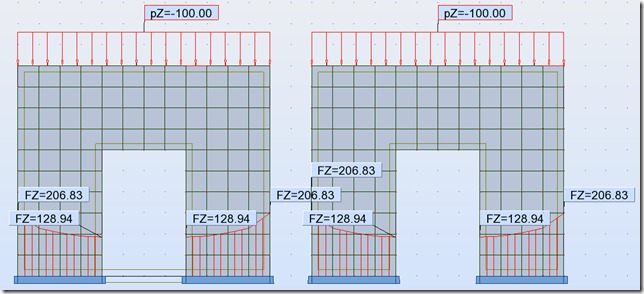

Обратите внимание, что нагрузка, которая была приложена к верхней линии контура стены, пропала. Зададим нагрузку заново и запустим на расчет. Проверим результат:
Вуаля, теперь все работает как надо.
После создания проема, стена выглядит вот таким образом:
Не стоит переживать за заполненный наполовину проем – после создания сетки конечных элементов, мы увидим, что все нормально:
Второй способ создания – сразу задать геометрию стены с учетом проема:
Безусловно, этот способ более трудоемкий и менее удобный для внесения изменений в модель. Давайте сравним результаты по двум моделям.
Мембранные усилия одинаковые:
Реакции в узлах тоже равны:
Для линейных опор Robot позволяет просмотреть результаты в более удобном виде. Для этого на вкладке Реакции необходимо выбрать Эпюры для линейных опор:
Теперь результаты отличаются, т.к. для модели со вставленным проемом были учтены “нулевые” реакции линейной опоры в проеме. При выборе среднего или интегрального значения реакций для линейных опор, результаты тоже различные.
Выход из этой ситуации довольно простой. Создаем проем первым способом и затем разделяем нижнюю линию контура стены с помощью команды Редактор – Разделить.
Некорректное отображение заполнения проема тоже пропало. Назначим линейные опоры, выбрав только те линии контура, которые не являются проемом.
Обратите внимание, что нагрузка, которая была приложена к верхней линии контура стены, пропала. Зададим нагрузку заново и запустим на расчет. Проверим результат:
Вуаля, теперь все работает как надо.
Большое спасибо)
ОтветитьУдалитьСпасибо за информацию.
ОтветитьУдалитьКстати при задании проема, как в начале поста, при совпадении грани проема с гранью стены (а попросту при задании двери) проем заполнен полностью, разбиение сеткой КЭ происходит правильно, в обход проема, но вид полностью заполненного проема удручает. Чего собственно не происходит при задании проема/отверстия при несовпадении граней.
Разделить получается только делением на 3 части и ручным притягиванием точек деления к граням проема.
