Прошел почти год с того мента, как Advance Steel вошел в дружную семью Autodesk. Срок не большой, и он еще не успел обзавестись кнопочкой Получить модель из Robot. Сегодня мы и рассмотрим, как передать модель из Robot в Advance Steel.
В Robot выбираем Файл – Сохранить как в формате SSDNF:

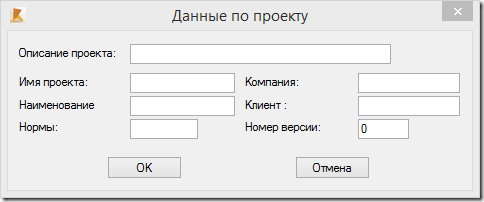

Обратите внимание, что файл будет сохранен с расширением *.s Возникшее диалоговое окно можно оставить не заполненным (но кнопку ОК нажать обязательно):

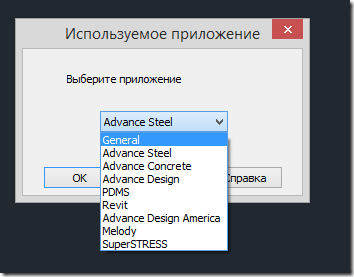

Меняем у сохраненного файла расширение с *.s на *.sdnf. В Advance Steel на закладке Экспорт и Импорт выбираем Импорт SDNF. В появившемся выпадающем списке Robot отсутствует, это не страшно, выбираем General:

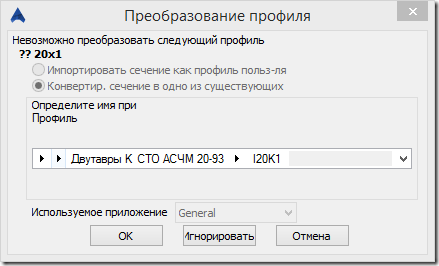

Теперь нам надо указать, какие сечения используются:
Указываем точку вставки и радуемся сэкономленному времени.
В Robot выбираем Файл – Сохранить как в формате SSDNF:
Обратите внимание, что файл будет сохранен с расширением *.s Возникшее диалоговое окно можно оставить не заполненным (но кнопку ОК нажать обязательно):
Меняем у сохраненного файла расширение с *.s на *.sdnf. В Advance Steel на закладке Экспорт и Импорт выбираем Импорт SDNF. В появившемся выпадающем списке Robot отсутствует, это не страшно, выбираем General:
Теперь нам надо указать, какие сечения используются:
Указываем точку вставки и радуемся сэкономленному времени.
